Systém těžkých profilů CERTA

Pasivní požární zabezpečení

Systém těžkých profilů CERTA

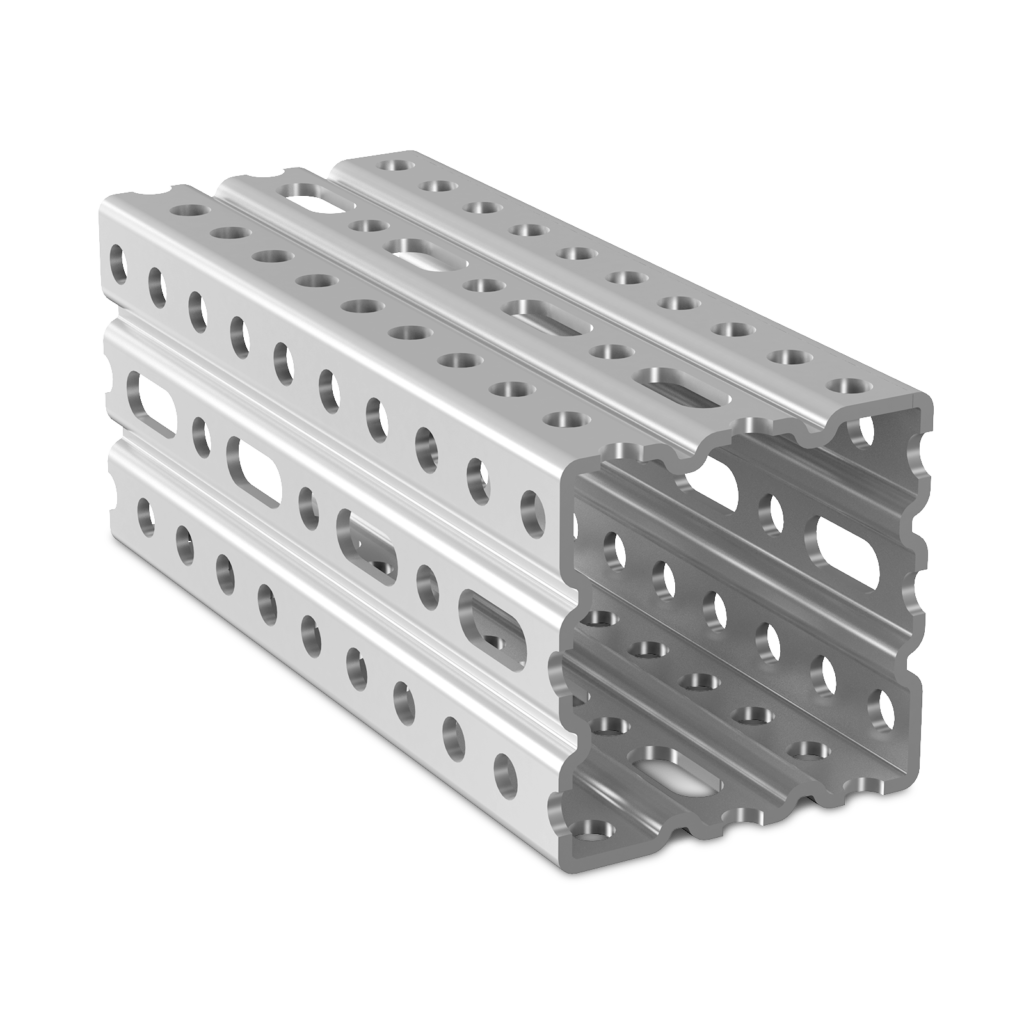

Konstrukční profil KE

Protikorozní ochrana žárově pozink.
Použití: Tvoření (vodorovných) nosníků. Tvoření sloupů. Tvoření různorodých rámových a prostorových konstrukcí s použitím ostatních konstrukčních prvků (spojky, patky, konzoly, spony)
Způsob montáže: Komponenty CERTA se do profilu KE montují: – pro komponenty montované uvnitř profilu podlouhlými otvory, – pro komponenty montované vně profilu kulatými otvory Ø9,1 mm Jeden otvor je určen pouze pro jeden samořezný šroub. Počet šroubů použitých k montáži závisí na typu instalovaného výrobku. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

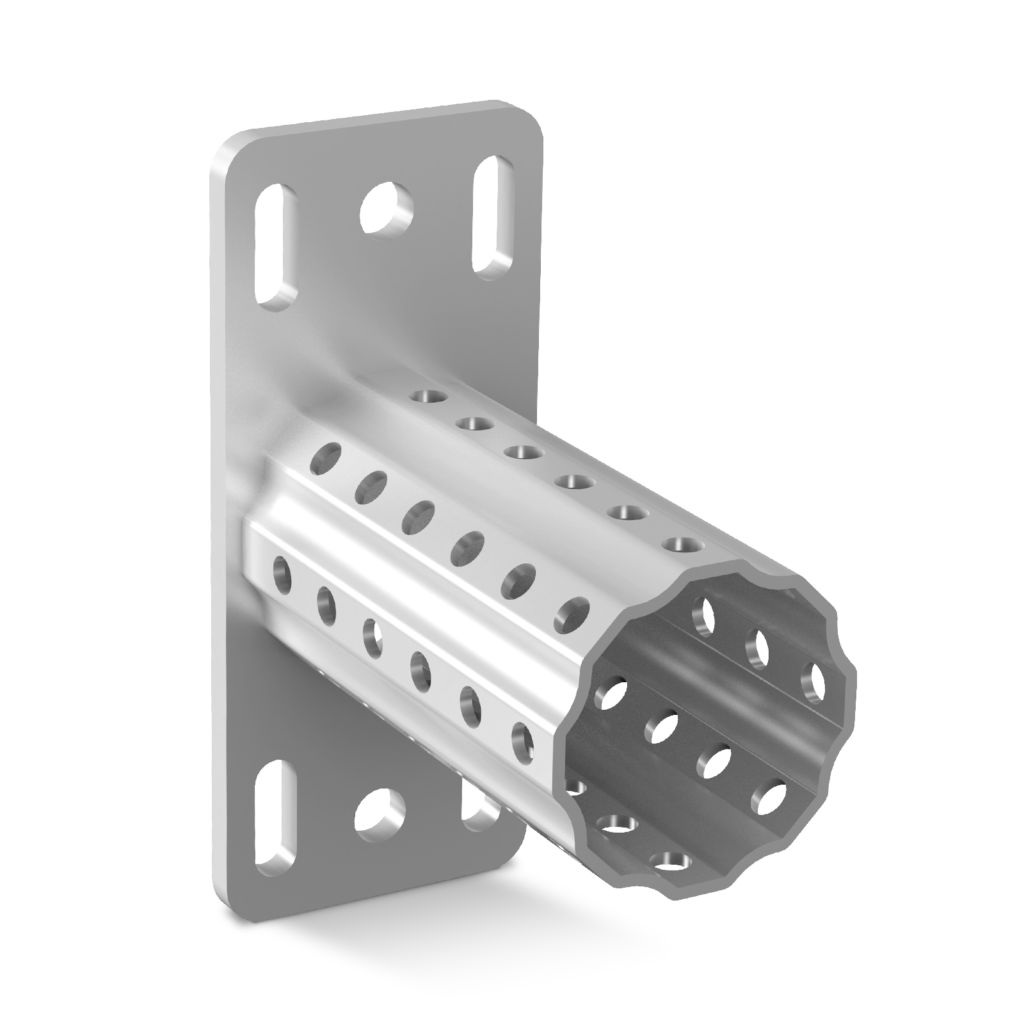

Patka S profilu KE

Protikorozní ochrana žárově pozink.
Použití: Montáž s konstrukčním profilem KE ke konstrukci objektu (stěna, podlaha, strop). Montáž s konstrukčním profilem KE ke konstrukci z profilů. Tvoření různorodých rámových (plochých) a prostorových konstrukcí, které jsou ukotveny ke konstrukci objektu (stěna, podlaha, strop) nebo k jiným konstrukcím vytvořeným z profilů KE.
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KE a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

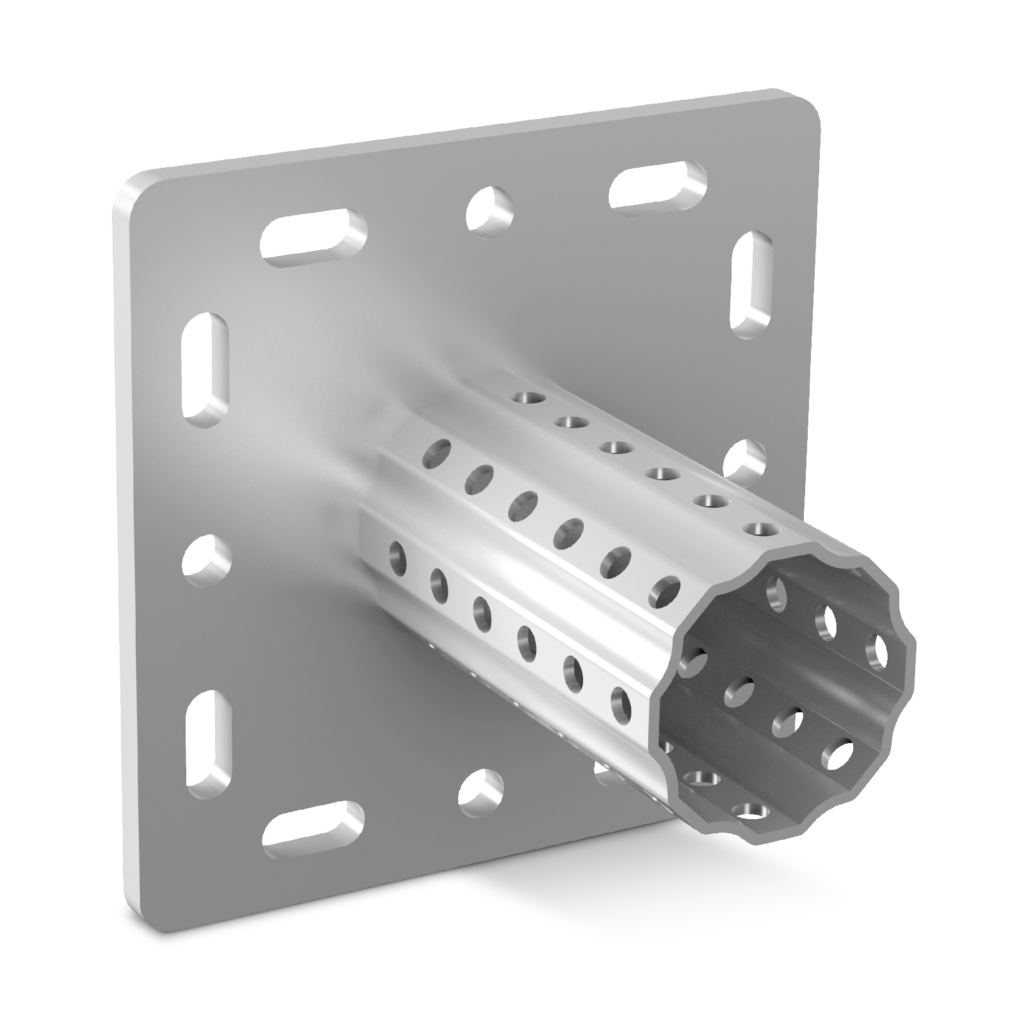

Patka S200 profilu KE

Protikorozní ochrana žárově pozink.
Použití: Montáž s konstrukčním profilem KE ke konstrukci objektu (stěna, podlaha, strop). Montáž s konstrukčním profilem KE ke konstrukci z profilů. Tvoření různorodých rámových (plochých) a prostorových konstrukcí, které jsou ukotveny ke konstrukci objektu (stěna, podlaha,
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KE a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Počet šroubů použitých k montáži závisí na typu instalovaného výrobku. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

Úhlová patka S45 profilu KE

Protikorozní ochrana žárově pozink.

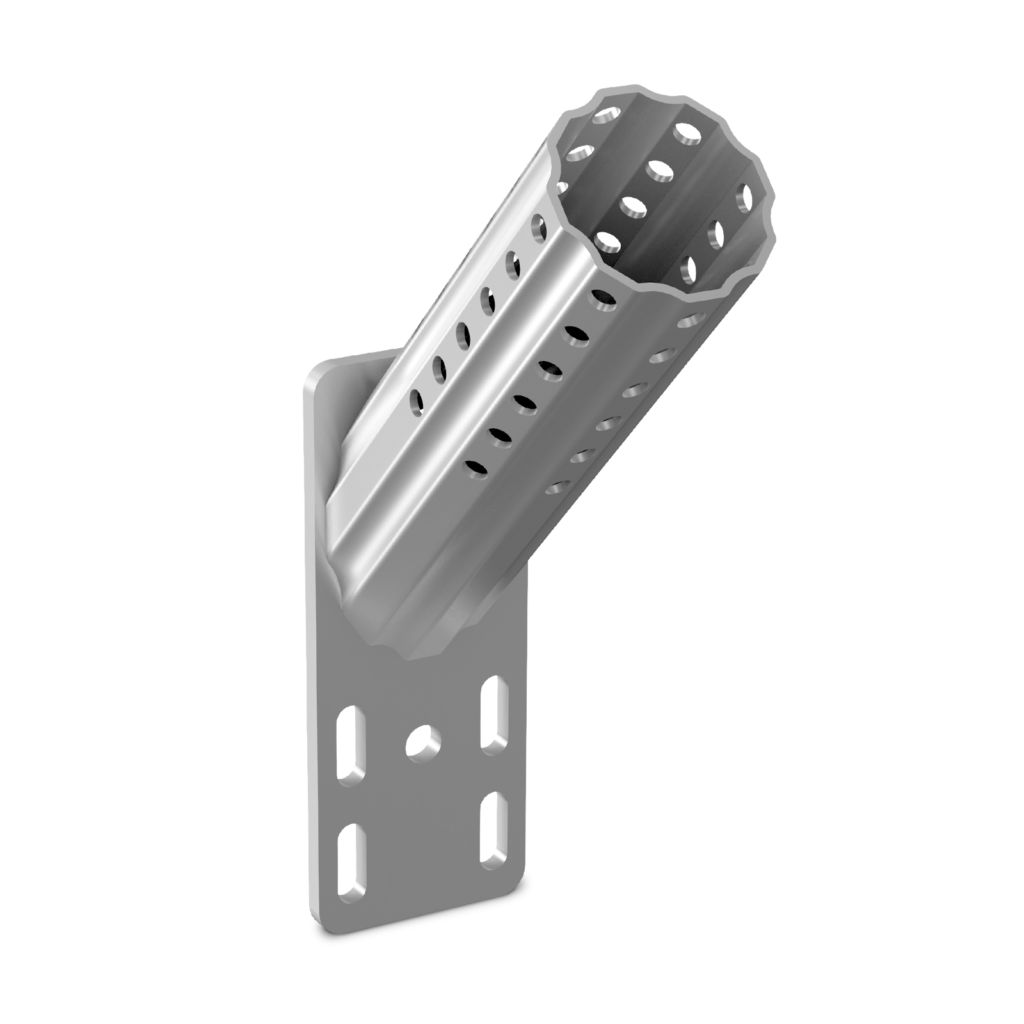

Použití: Montáž s konstrukčním profilem ke konstrukci objektu (stěna, podlaha, strop) pod úhlem 45 stupňů. Montáž s konstrukčním profilem ke konstrukci z profilů pod úhlem 45 stupňů
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

Úhlová spojka LKZ profilu KE

Protikorozní ochrana žárově pozink.

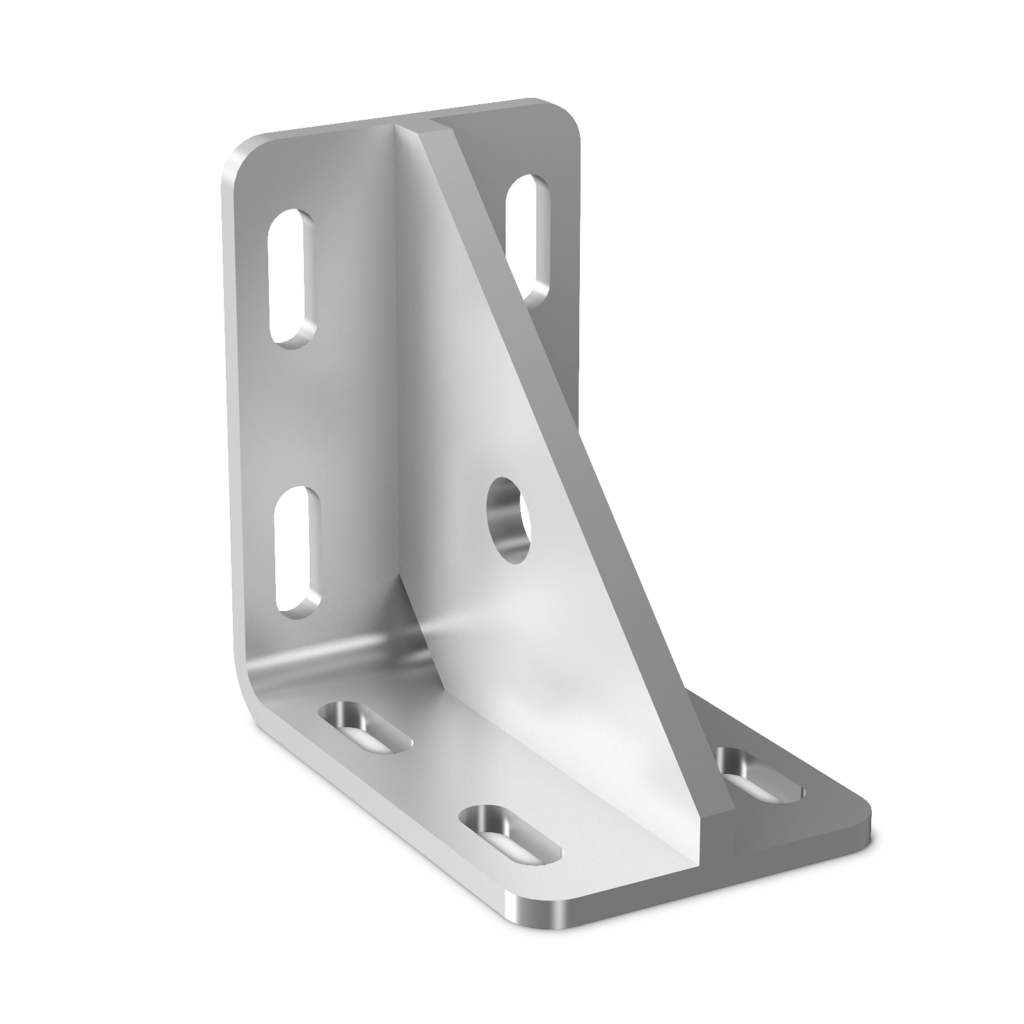

Použití: Pro kolmé spojování konstrukčních profilů KE. Dodatečný otvor umožňuje montáž táhel, která zvyšují tuhost podpěry. Pro kolmé spojování konzol s konstrukčními profily KE
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KE a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

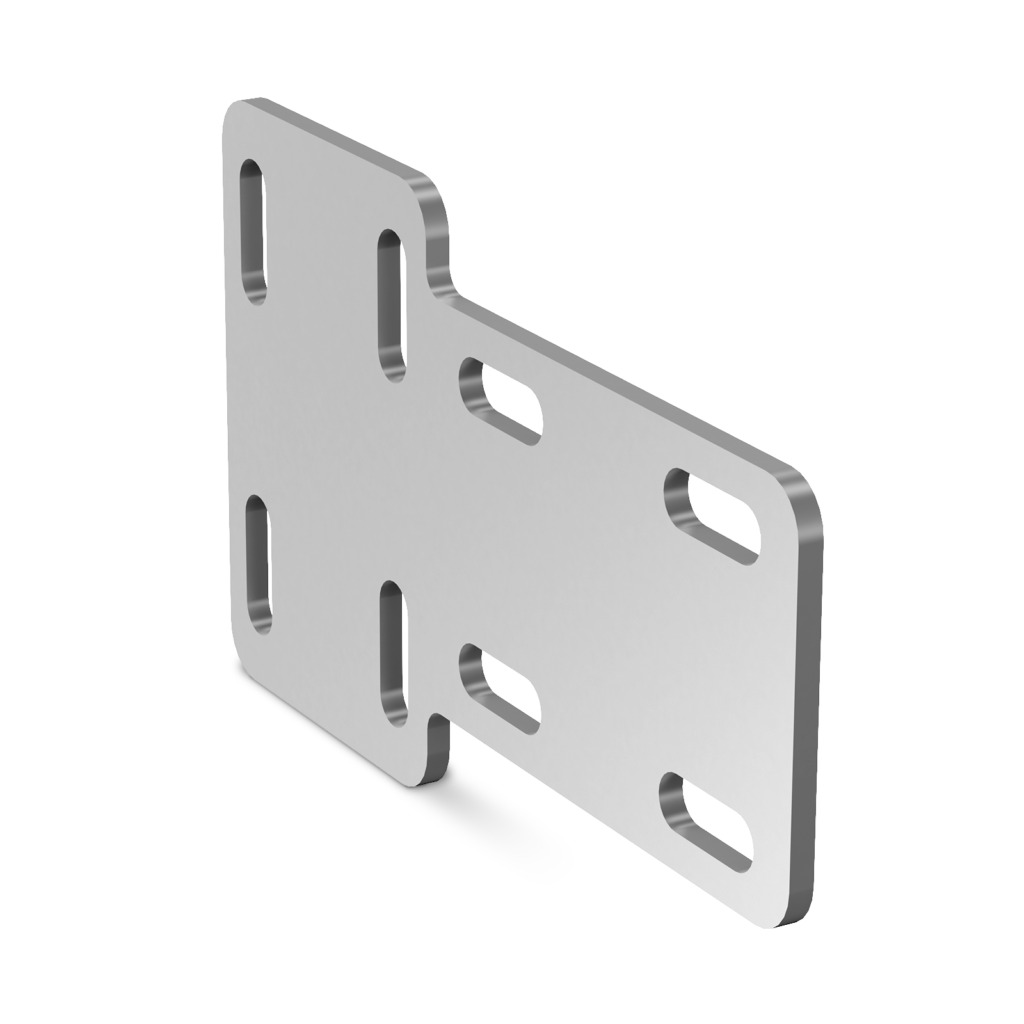

T spojka LT profilu KE

Protikorozní ochrana žárově pozink.
Použití: Pro kolmé spojování konstrukčních profilů
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KE a přišroubuje se podélnými otvory pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Připevněte kování k vnější straně profilů pomocí osmi šroubů. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

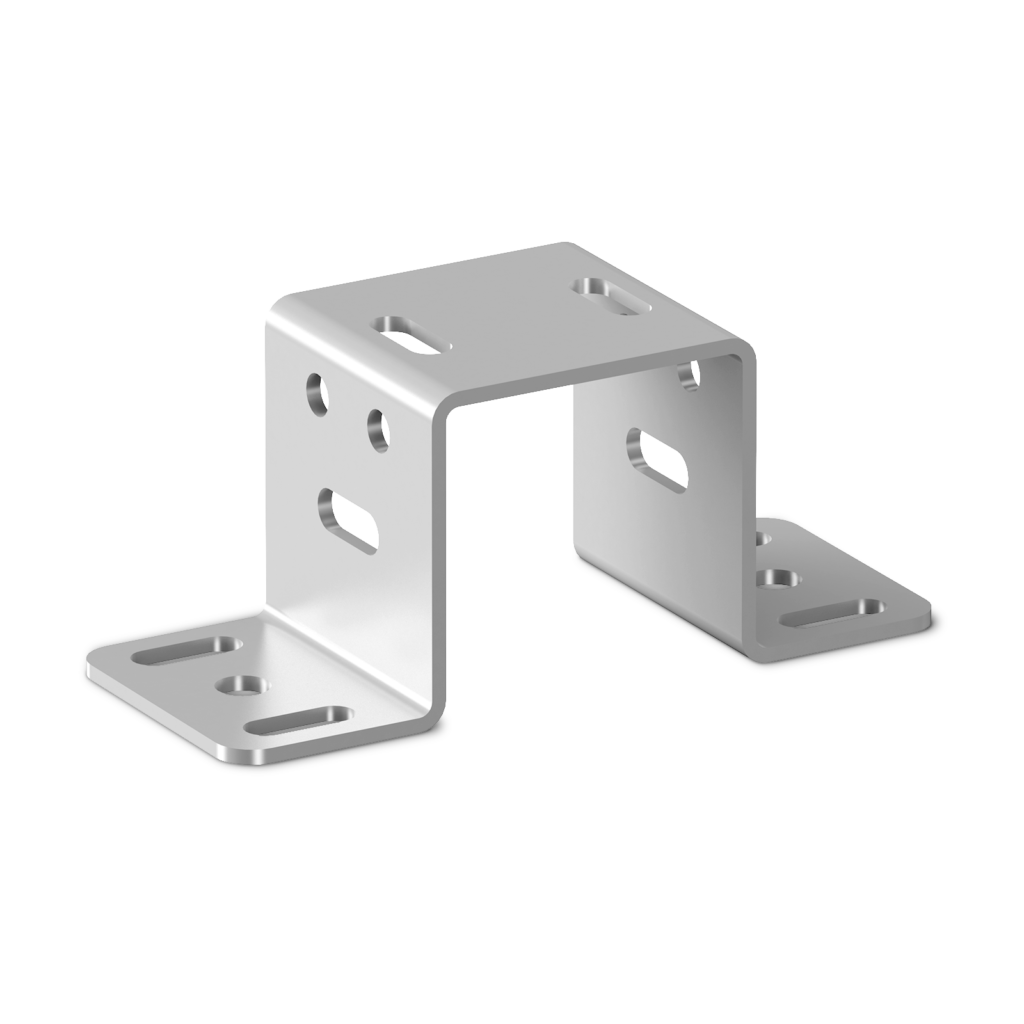

Klobouková spojka LK profilu KE

Protikorozní ochrana žárově pozink.
Použití: Pro kolmé spojování konstrukčních profilů KE. Dodatečný otvor umožňuje montáž táhel, která zvyšují tuhost podpěry. Pro kolmé spojování konzol s konstrukčními profily KE
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Připevněte kování min. šesti samořeznými šrouby pomocí podlouhlých otvorů. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

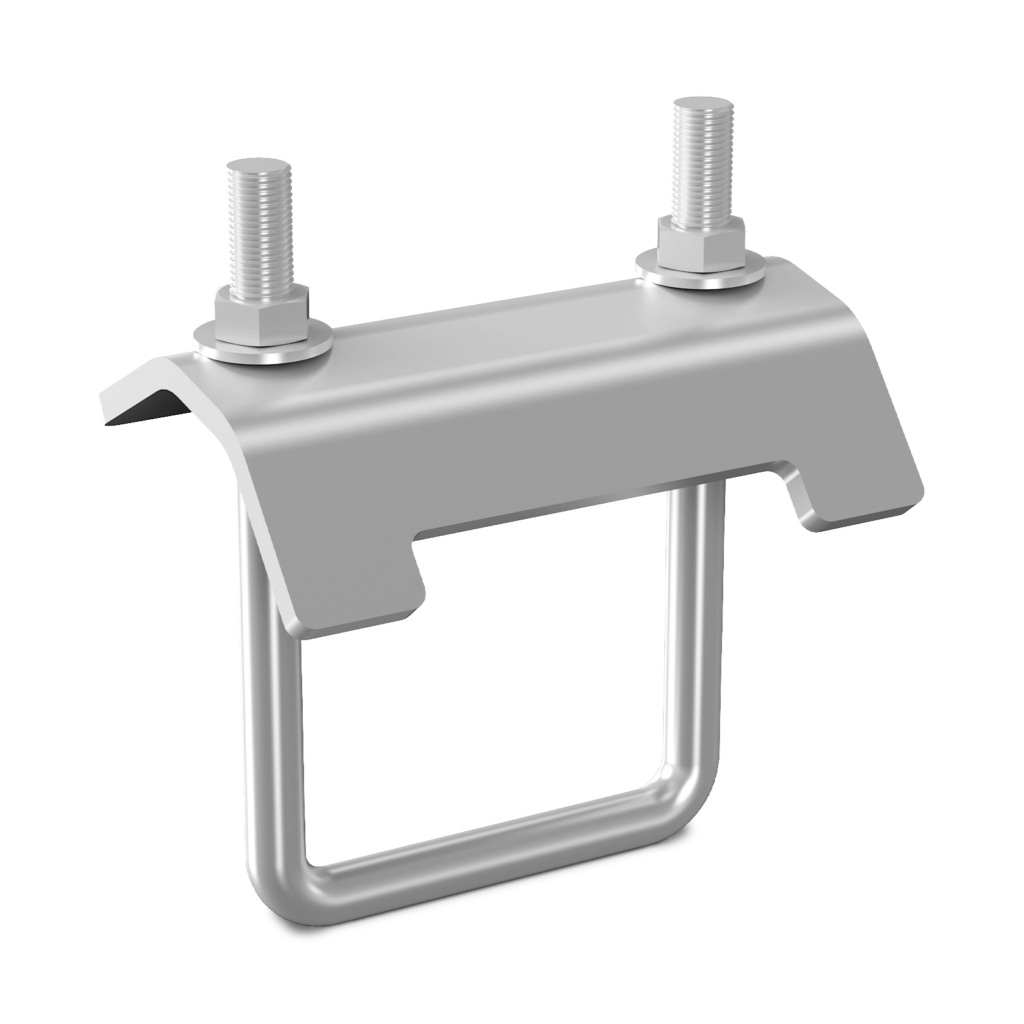

Spona KLM profilu KE

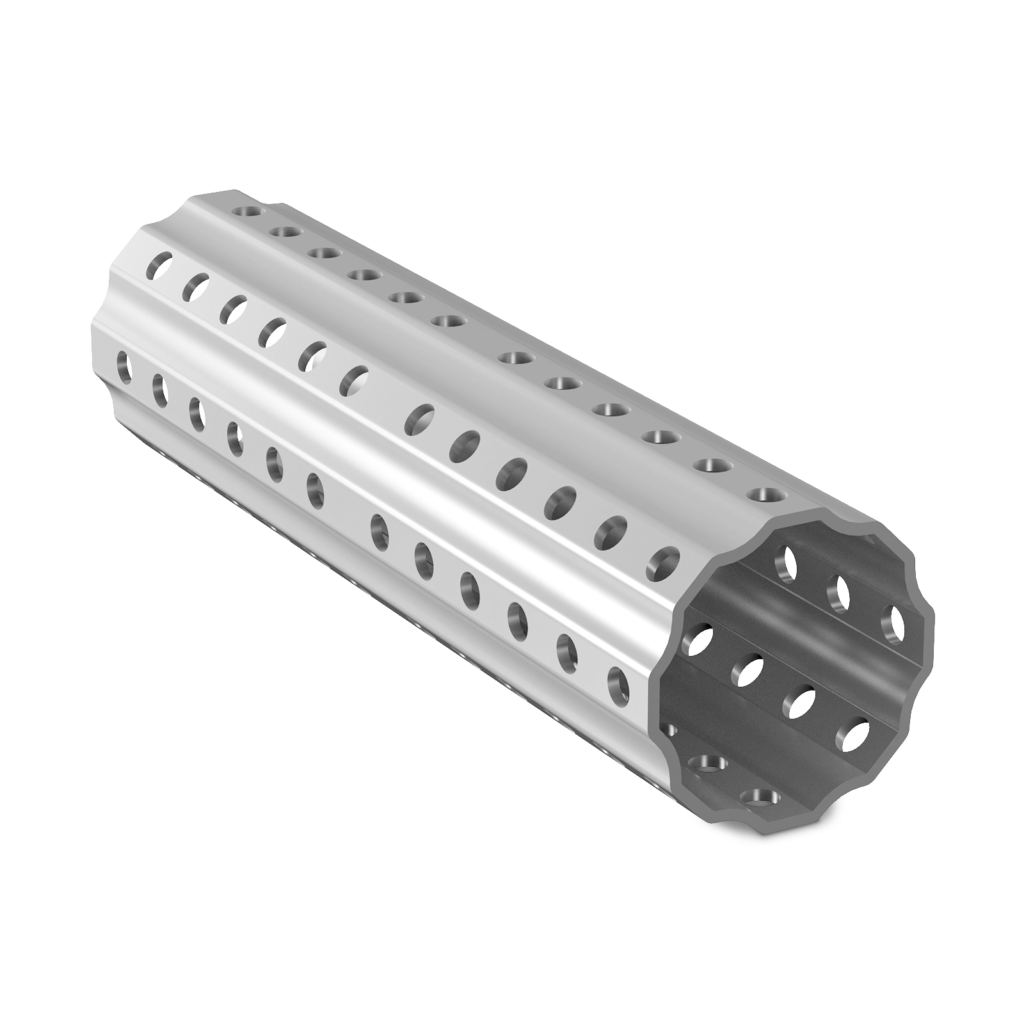

Vnitřní spojka LW profilu KE

Protikorozní ochrana žárově pozink.
Použití: Čelní spojení konstrukčních profilů KE. Čelní spojení konzol s konstrukčními profily KE
Způsob montáže: Instaluje se dovnitř profilu KE a přišroubuje se podélnými otvory v profilu ke kulatým otvorům v konektoru.Konektor by měl být v profilu rozmístěn rovnoměrně - uvnitř obou spojovaných profilů by měl být stejný počet otvorů a stejná délka. Každý profil připevněte čtyřmi šrouby, dvěma proti sobě.

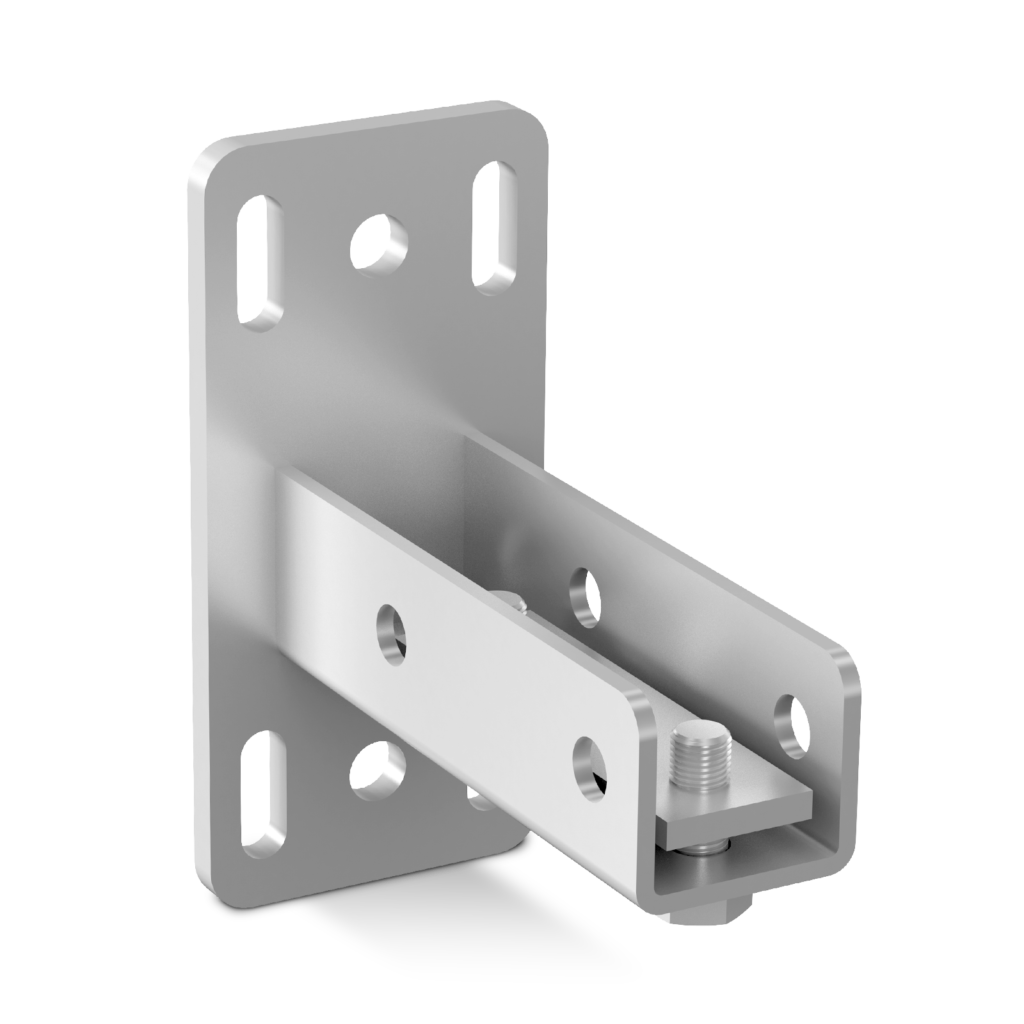

Patka STS profilu KE

Protikorozní ochrana žárově pozink.
Použití: Pro spojování montážních profilů šířky 41 mm s profily CERTA. Umožňuje samostatnou tvorbu montážních profilů s patkou (konzol) a také tvorbu montážních systémů.
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Zasuňte systémový profil NICZUK do sedlové části a utáhněte upevňovací šrouby.

Deska PM profilu KE

Protikorozní ochrana žárově pozink.
Použití: Pro montáž pevných bodů na konstrukcích z profilů Certa
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Měly by být použity dva šrouby.

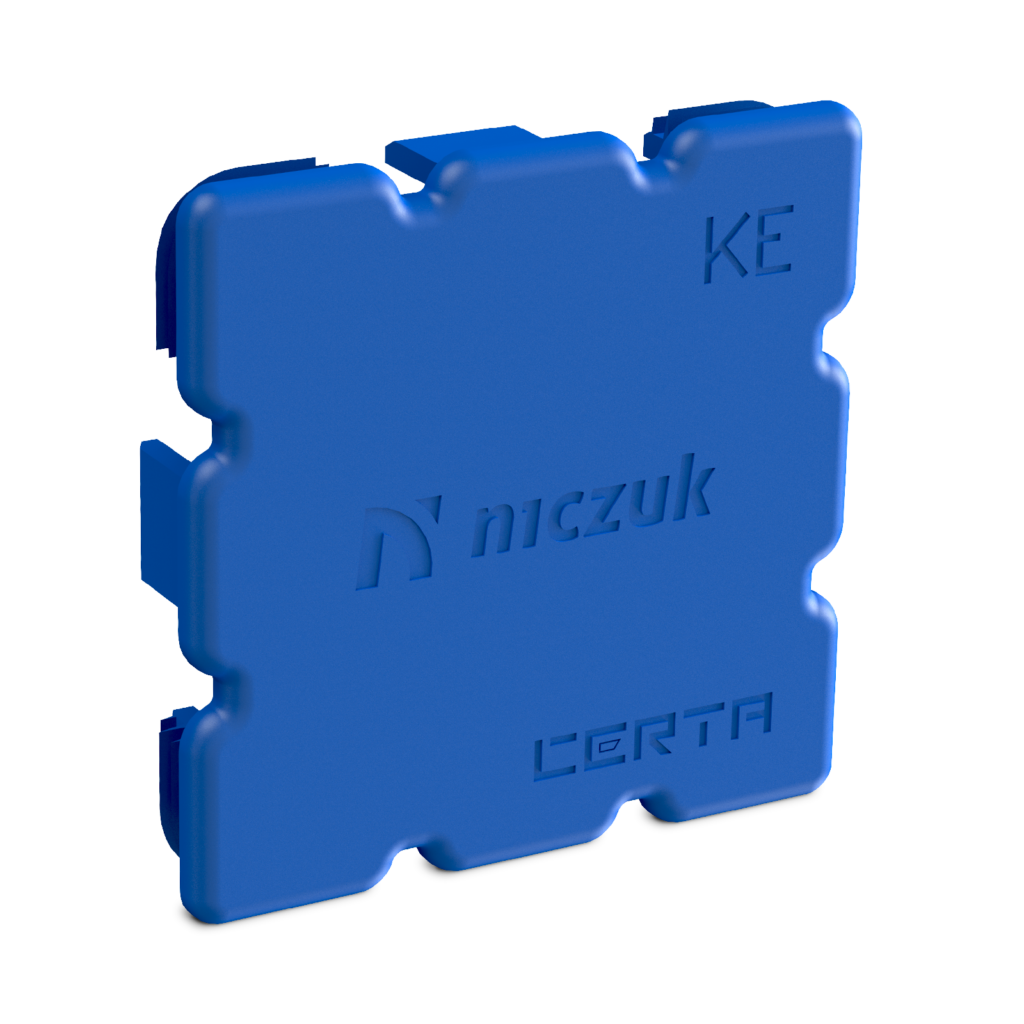

Záslepka ZP profilu KE

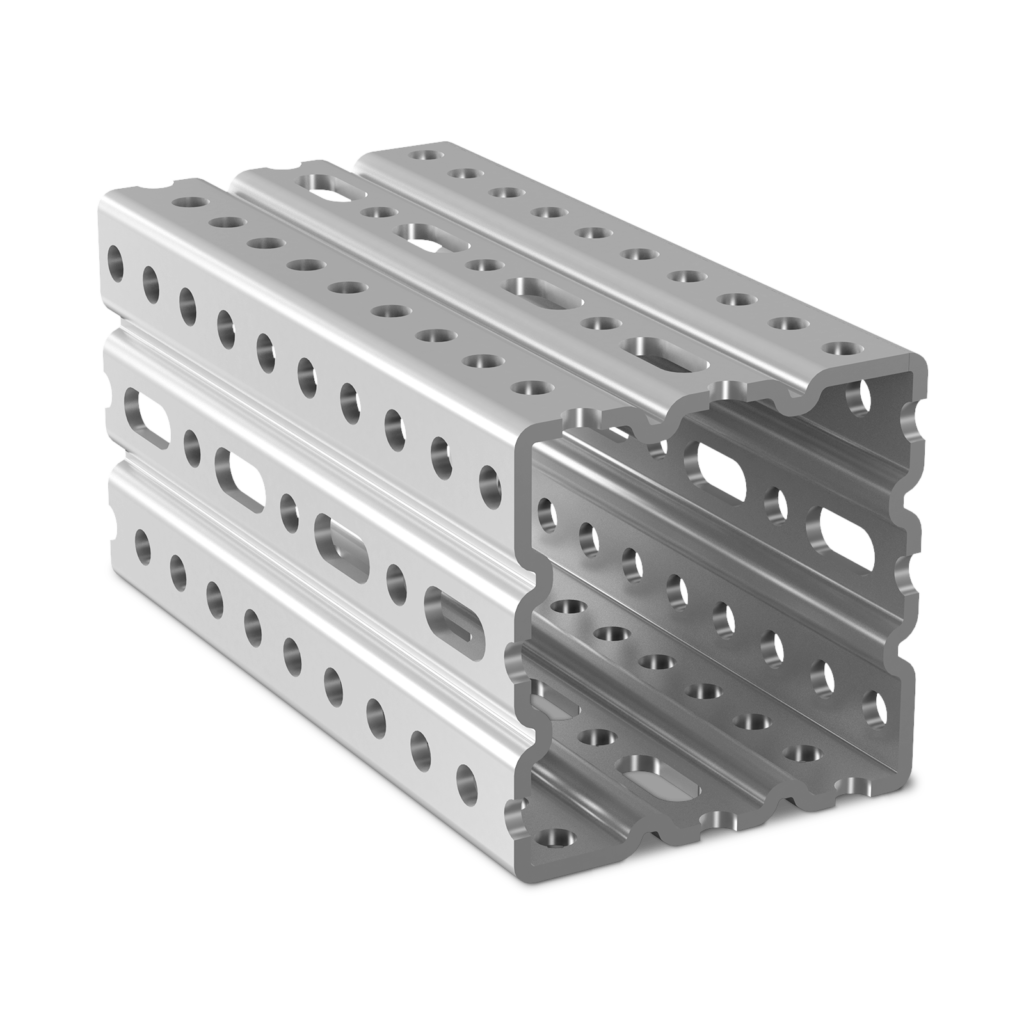

Konstrukční profil KJ

Protikorozní ochrana žárově pozink.
Použití: Tvoření (vodorovných) nosníků. Tvoření sloupů. Tvoření různorodých rámových a prostorových konstrukcí s použitím ostatních konstrukčních prvků (spojky, patky, konzoly, spony)
Způsob montáže: Komponenty CERTA se do profilu KJ montují: - pro komponenty montované uvnitř profilu podlouhlými otvory, - pro komponenty montované vně profilu kulatými otvory Ø9,1 mm Jeden otvor je určen pouze pro jeden samořezný šroub. Počet šroubů použitých k montáži závisí na typu instalovaného výrobku. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

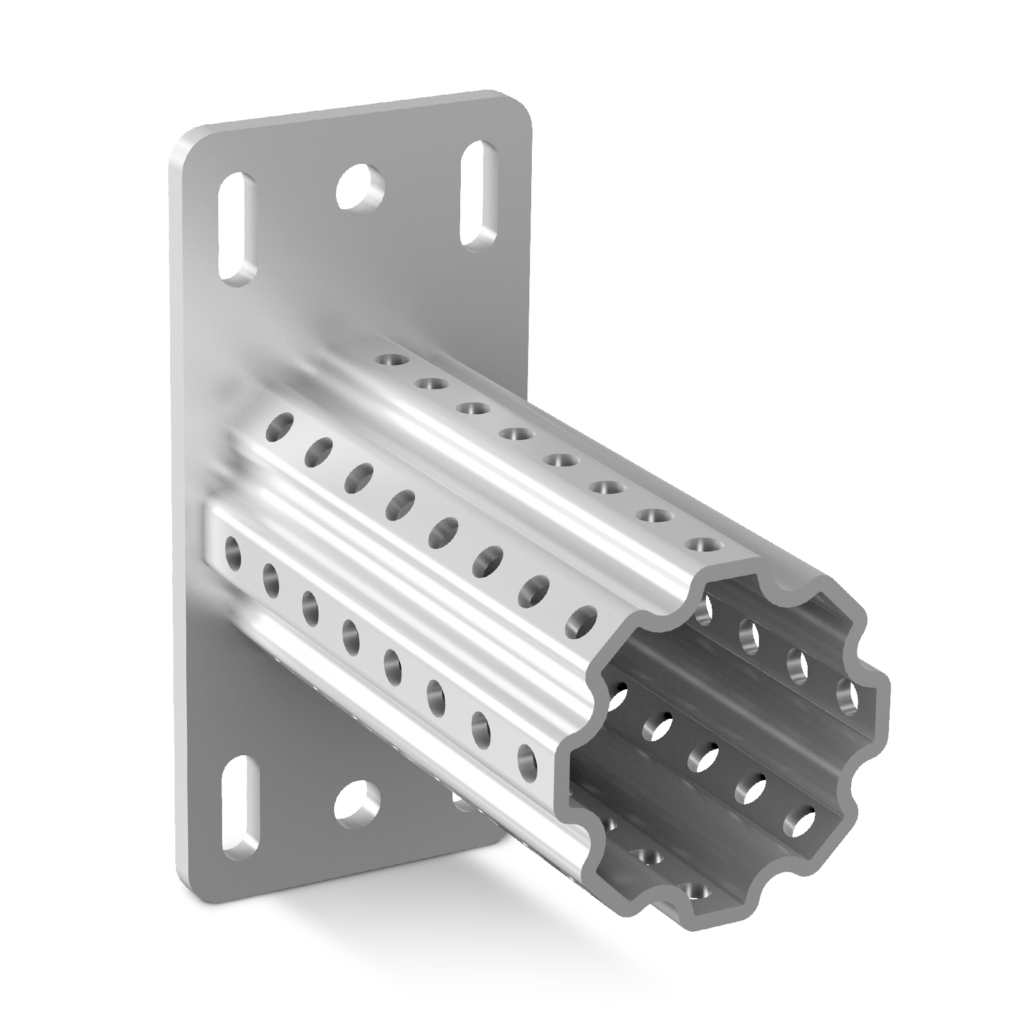

Patka S profilu KJ

Protikorozní ochrana žárově pozink.
Použití: Montáž s konstrukčním profilem KE ke konstrukci objektu (stěna, podlaha, strop). Montáž s konstrukčním profilem KE ke konstrukci z profilů. Tvoření různorodých rámových (plochých) a prostorových konstrukcí, které jsou ukotveny ke konstrukci objektu (stěna, podlaha, strop) nebo k jiným konstrukcím vytvořeným z profilů KE.
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KJ a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

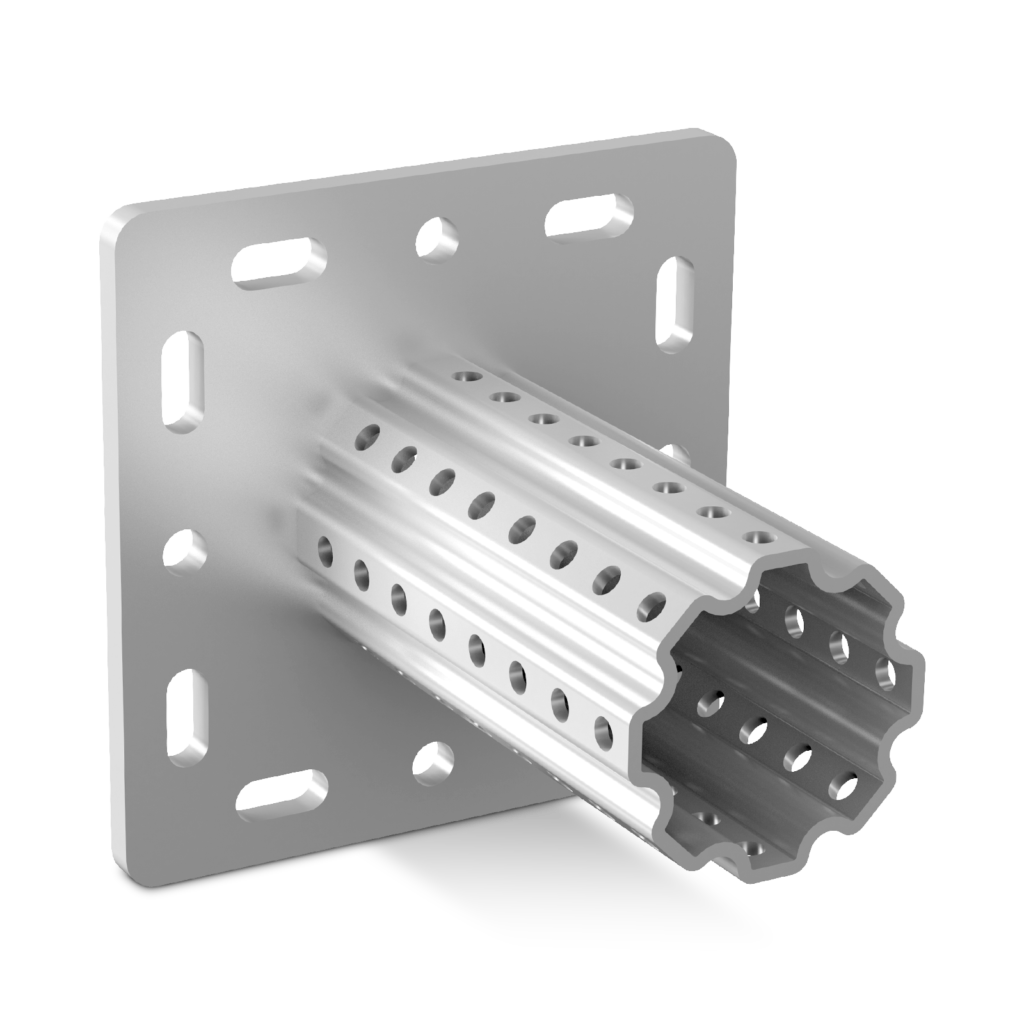

Patka S200 profilu KJ

Protikorozní ochrana žárově pozink.
Použití: Montáž s konstrukčním profilem KE ke konstrukci objektu (stěna, podlaha, strop). Montáž s konstrukčním profilem KE ke konstrukci z profilů. Tvoření různorodých rámových (plochých) a prostorových konstrukcí, které jsou ukotveny ke konstrukci objektu (stěna, podlaha, strop) nebo k jiným konstrukcím vytvořeným z profilů KE.
Způsob montáže: Systémový prvek CERTA instalovaný uvnitř profilu se přišroubuje podélnými otvory (v profilu) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v instalovaném prvku. Jeden otvor je určen pouze pro jeden samořezný šroub. Počet šroubů použitých k montáži závisí na typu instalovaného výrobku. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

Úhlová patka S45 profilu KJ

Protikorozní ochrana žárově pozink.

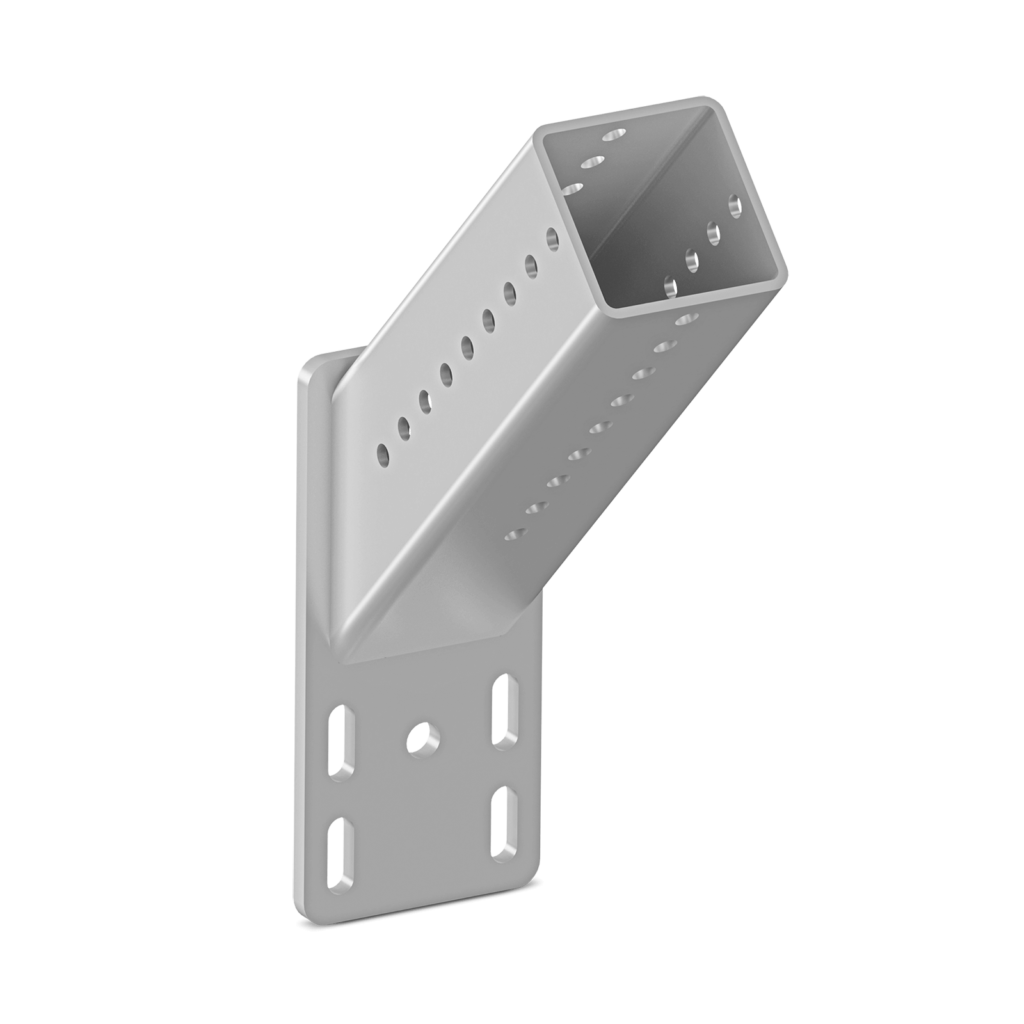

Použití: Montáž s konstrukčním profilem KJ na stavební konstrukci (stěna, podlaha, strop) pod úhlem 45 stupňů. Montáž stavebního profilu KJ na profilovou konstrukci pod úhlem 45 stupňů.
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KJ a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21, které se zašroubují do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky instalované mimo profil musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte momentem 60 Nm. Pro upevňovací prvek instalovaný uvnitř profilu použijte dva šrouby proti sobě.

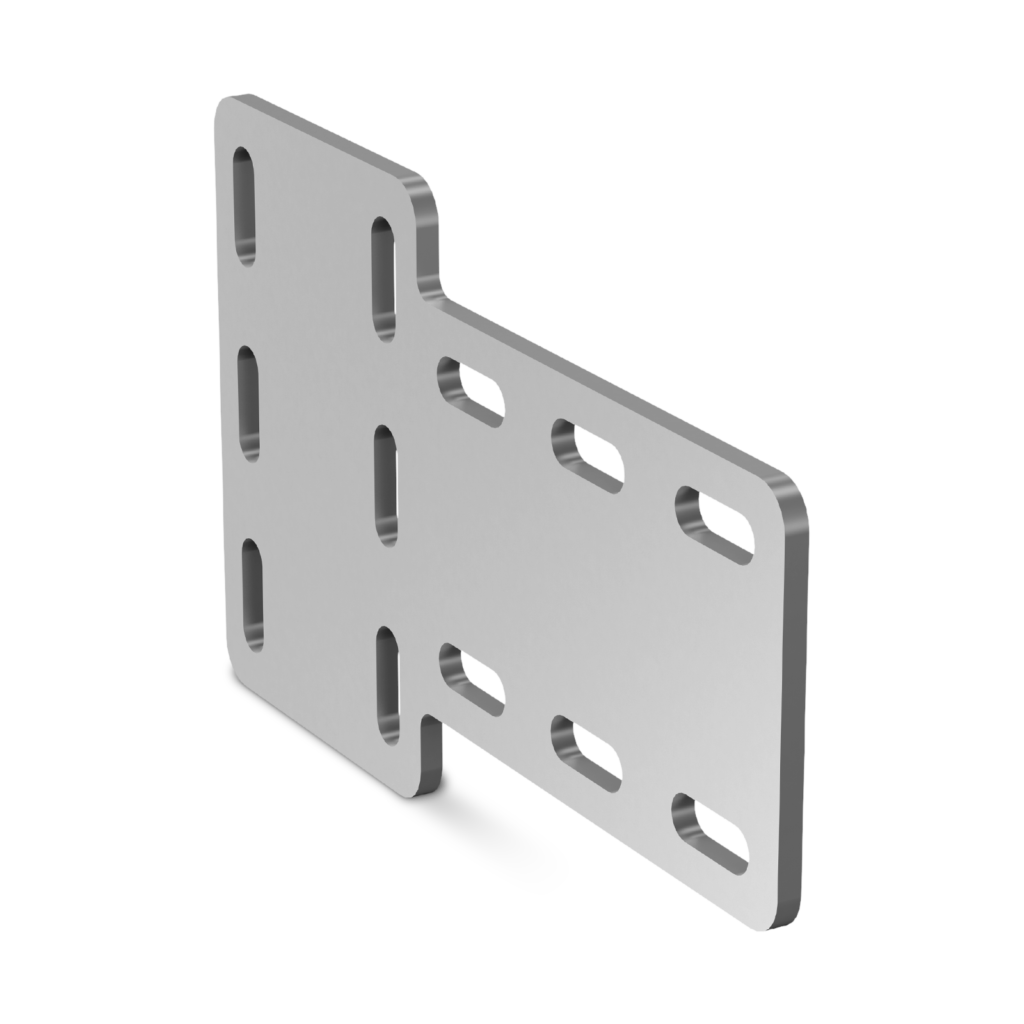

T spojka LT profilu KJ

Protikorozní ochrana žárově pozink.
Použití: Pro kolmé spojování konstrukčních profilů
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu KJ. Jeden otvor je určen pouze pro jeden samořezný šroub. Připevněte kování k vnější straně profilů pomocí dvanácti šroubů. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

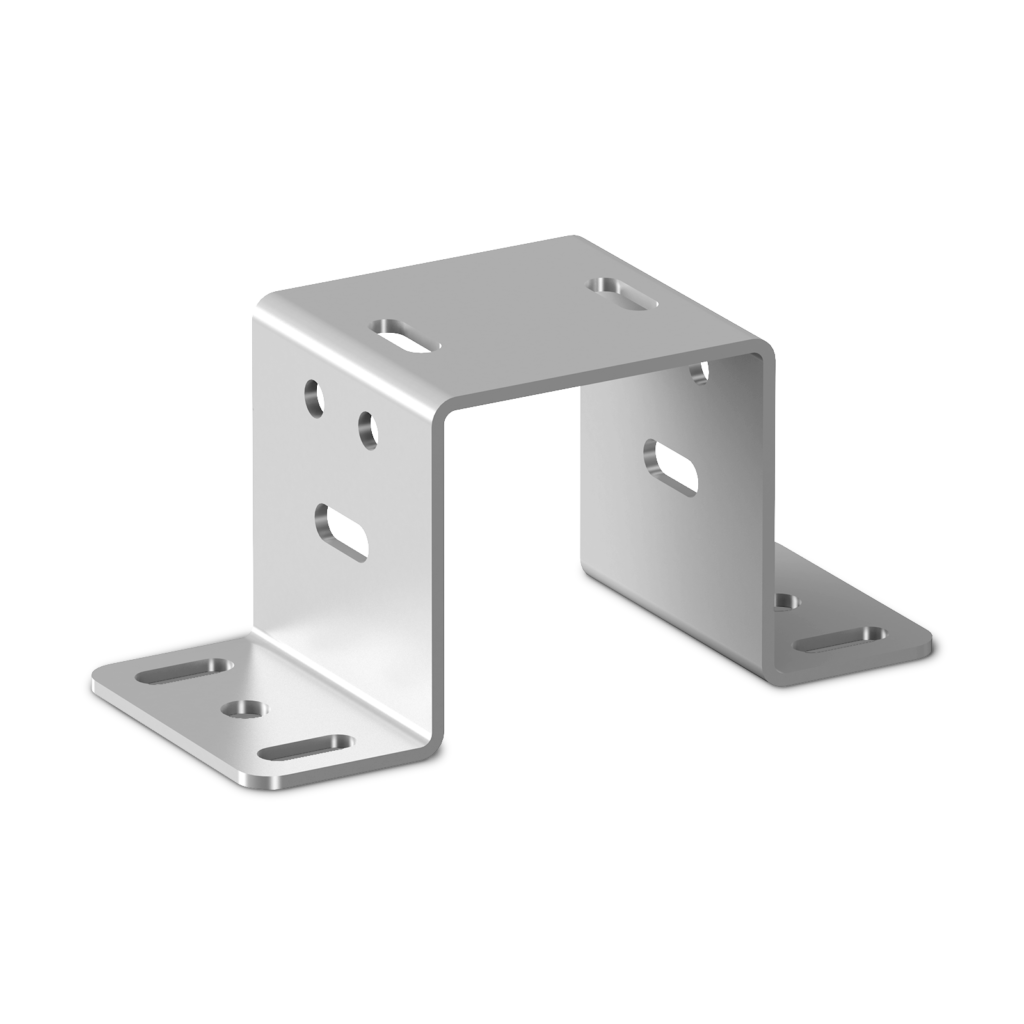

Klobouková spojka LK profilu KJ

Protikorozní ochrana žárově pozink.
Použití: Pro kolmé spojování konstrukčních profilů KE. Dodatečný otvor umožňuje montáž táhel, která zvyšují tuhost podpěry. Pro kolmé spojování konzol s konstrukčními profily KE
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Připevněte kování min. šesti samořeznými šrouby pomocí podlouhlých otvorů. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

Vnitřní spojka LWK profilu KJ

Protikorozní ochrana žárově pozink.

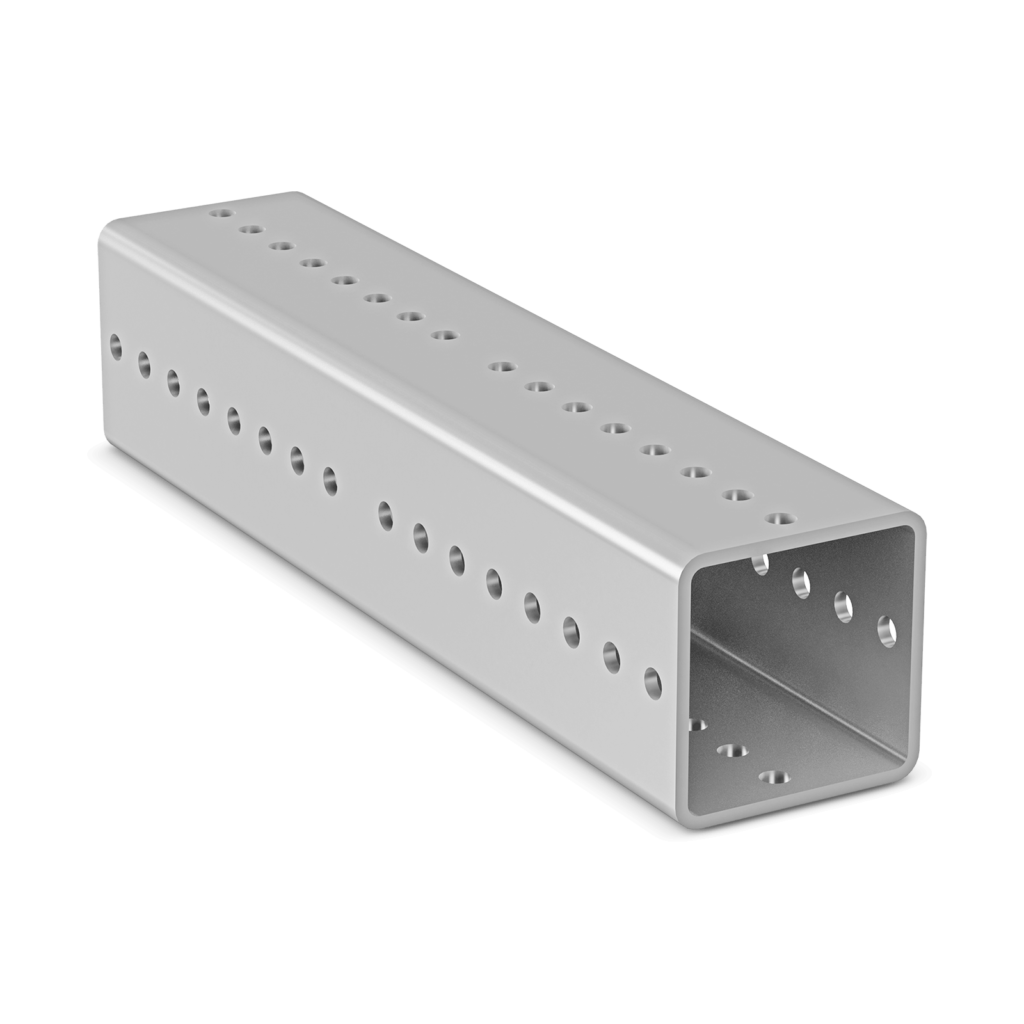

Použití: Instaluje se dovnitř profilu KJ a přišroubuje se podélnými otvory v profilu ke kulatým otvorům v konektoru.Konektor by měl být v profilu rozmístěn rovnoměrně - uvnitř obou spojovaných profilů by měl být stejný počet otvorů a stejná délka. Každý profil připevněte čtyřmi šrouby, dvěma proti sobě.
Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu KJ. Jeden otvor je určen pouze pro jeden samořezný šroub. Připevněte kování k vnější straně profilů pomocí dvanácti šroubů. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm

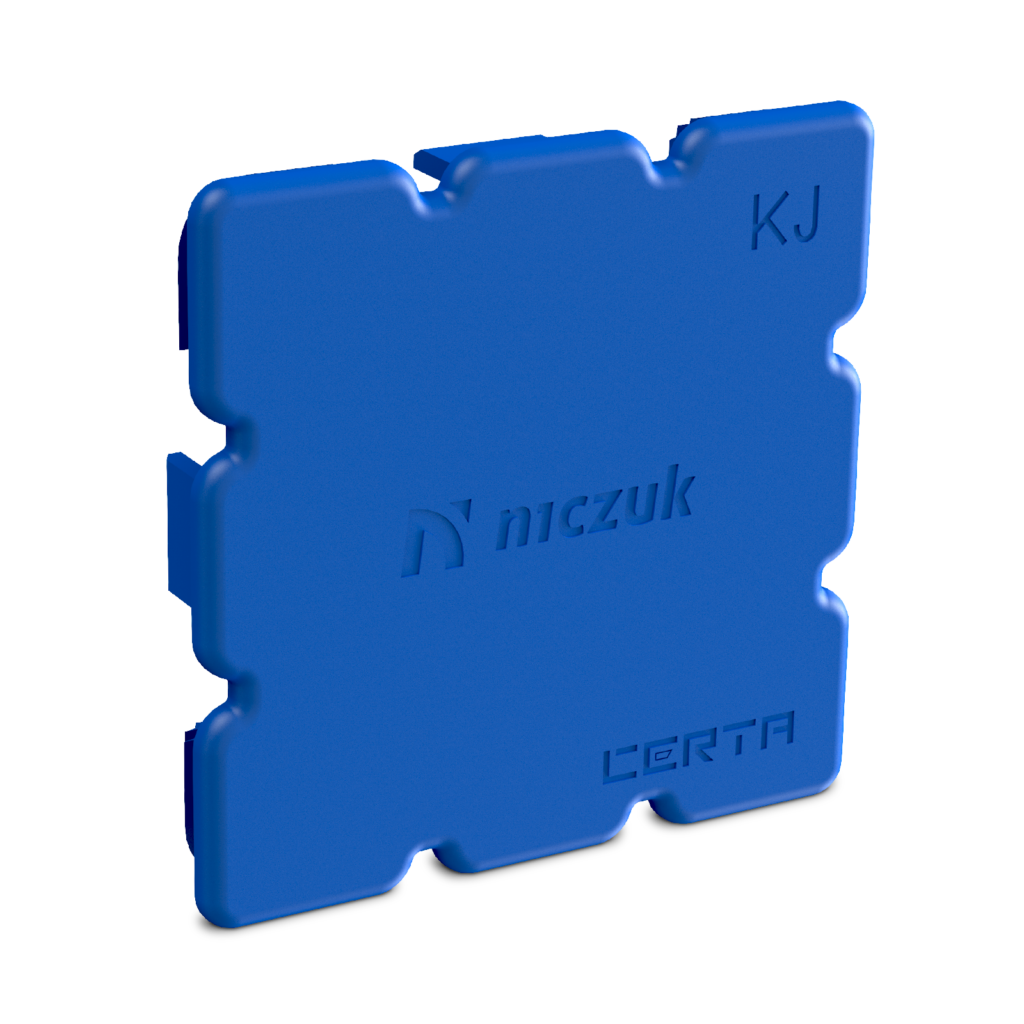

Záslepka ZP profilu KJ

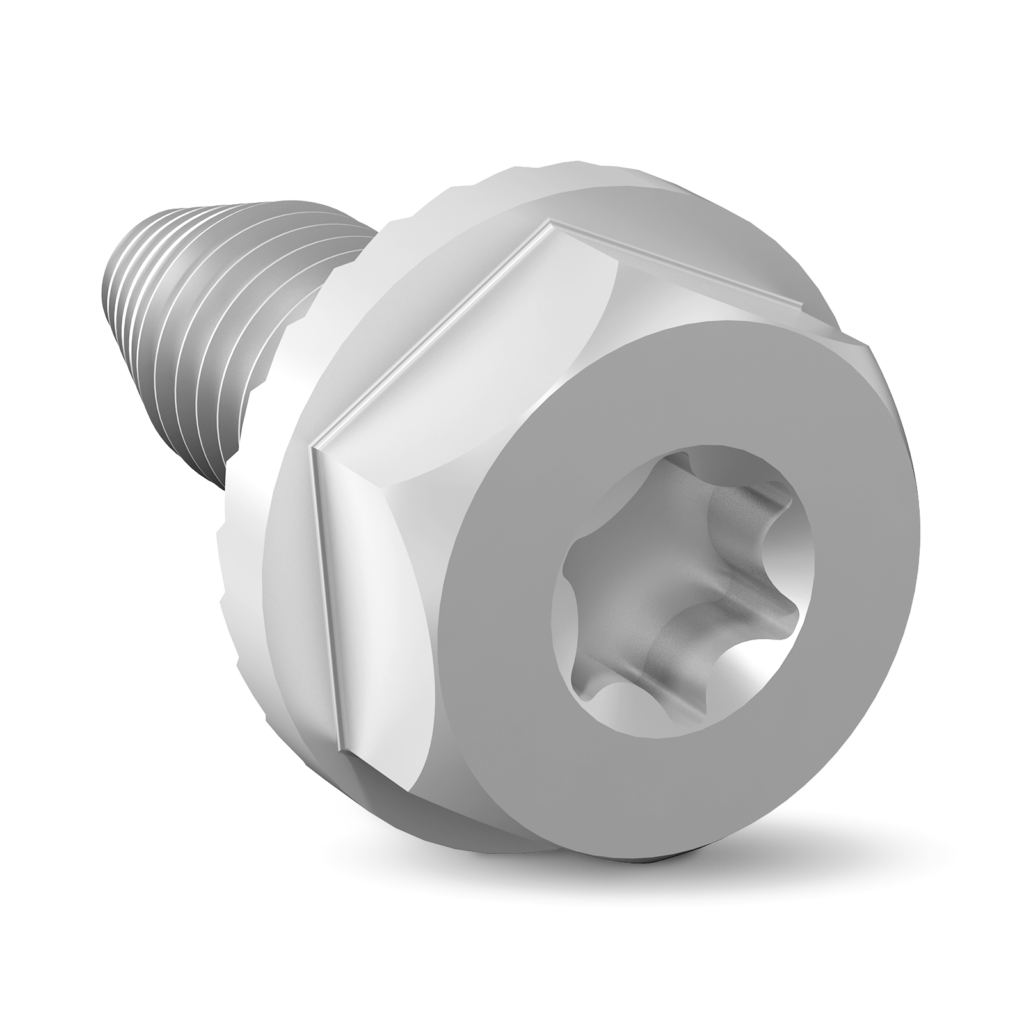

Samořezný šroub SP M10 x 21

Protikorozní ochrana zinkový povlak
Použití: Pro spojování profilů a příslušenství Certa za účelem vytvoření ocelových konstrukcí. Proces šroubování umožňuje vytvořit závit, aniž by vznikaly třísky, což se projevuje pevným spojením. Navíc není nutné používat podložky.
Způsob montáže: Pomocí šestihranného klíče nebo bitu TORX. Utáhněte momentem 60 Nm

Výztuž SE M16

Protikorozní ochrana zinkový povlak

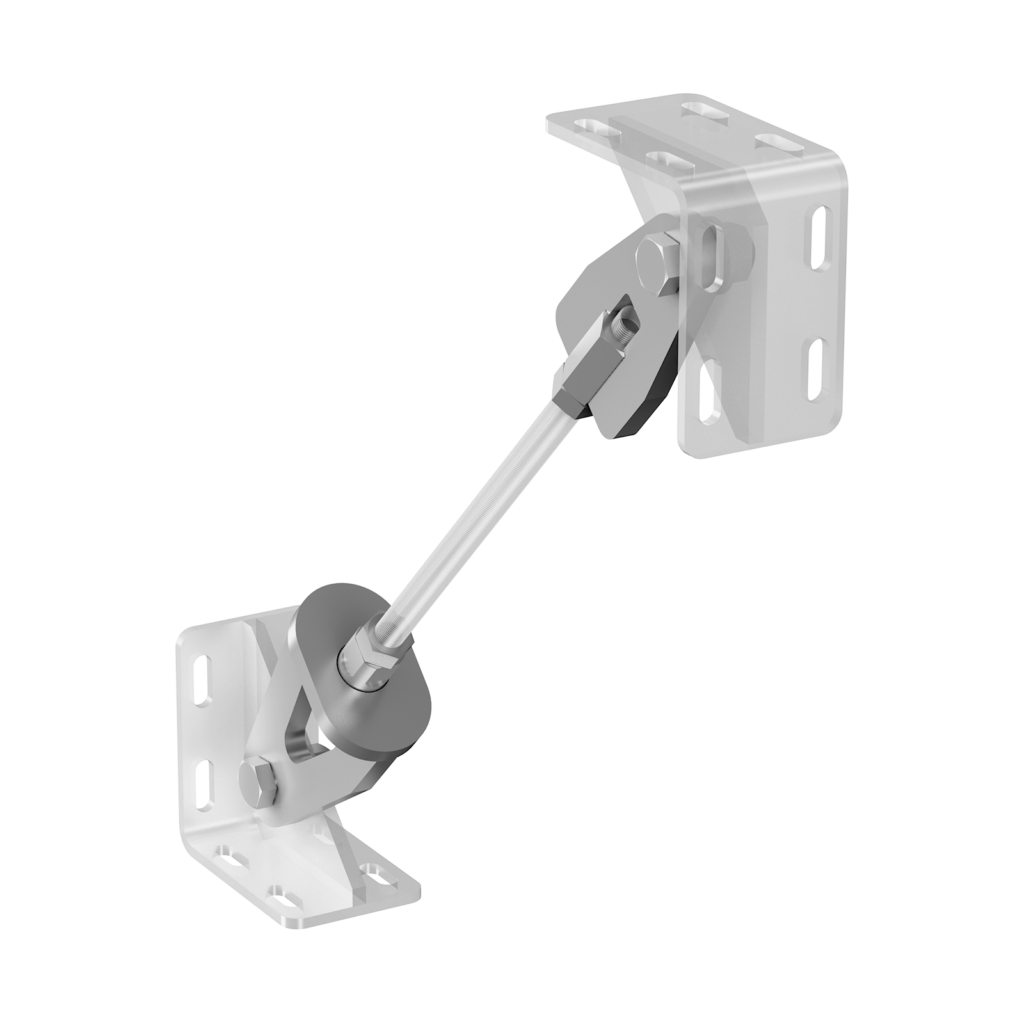

Použití: Pro vytvoření táhel mezi konstrukčními profily. Pro vytvoření táhel mezi konstrukčními profily a konstrukcí objektu (stěna, ocelová konstrukce). Pro vytvoření táhel mezi tvarovkami OGCLKZKE a OGCLKZKJ
Způsob montáže: Obě strany výztuhy SE připevněte k úhlovým spojkám LKZ pomocí šroubů M16x40. Utáhněte napínací matici, dokud neztuhne, a zajistěte ji pojistnou maticí M16.
